衛浴暖氣片銅鋁復合暖氣片明裝管道原則及要求

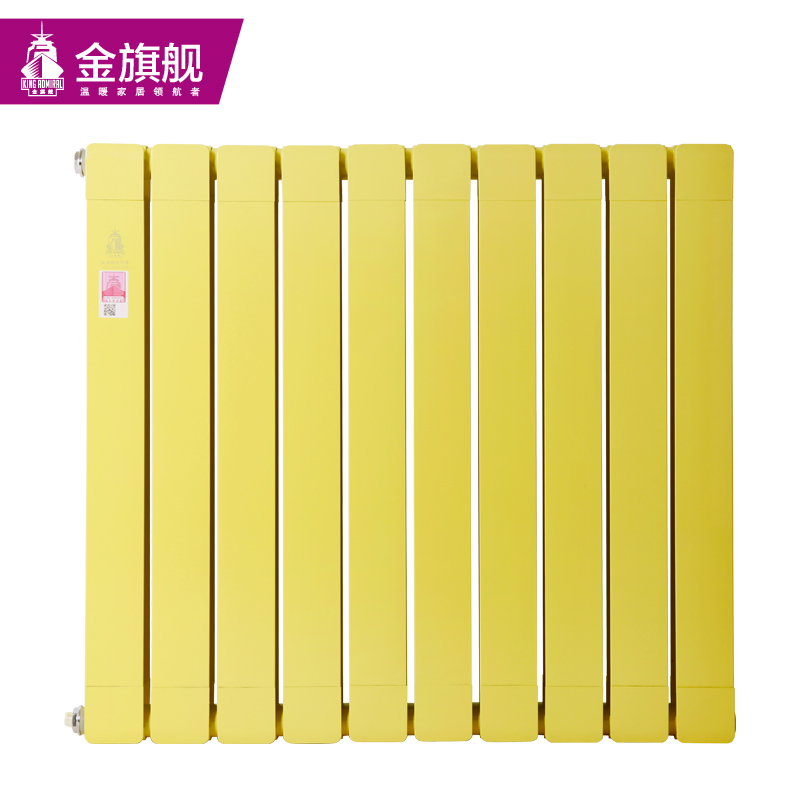

銅鋁復合暖氣片因為其高效的散熱和優美的外觀簡單的管理,讓他成為高檔暖氣片中的佼佼者,但是銅鋁復合暖氣片也有自己的缺點,那就是不能抗強壓。所以在安裝銅鋁復合暖氣片的時候,要使用與材質相同的管道系統,下面就讓我們一起來看看吧.
銅鋁復合暖氣片明裝管道原則及要求
一、銅鋁復合暖氣片明裝管道布置原則
采暖系統管路布置的原則是:管線走向應簡捷,節省管材并減小阻力;便于調節熱媒流量和平衡壓力;有利于排除系統中的空氣;有利于泄水;有利于吸收熱伸縮,保證系統安全正常的運行
采暖系統管路,在美觀要求較高的建筑中采用暗裝,一般房間均采用明裝.其敷設要點如下:
二、銅鋁復合暖氣片明裝管道要求
(1)熱力管道均應設有坡度,室外管道的坡度≥0.003.蒸汽管道的坡度最好與介質流向相同.同時,不論與介質流向相同還是相反,一定要坡向疏水裝置.室內蒸汽管坡度應與介質流動方向一致,以避免噪聲.與其他管道共架敷設的熱力管道,如果常年或季節性連續供氣的可不設坡度,但應加強疏水裝置.
(2)補償器豎直安裝時,如管道輸送的介質是熱水,應在補償器管的最高點安裝放氣閥,在最低點安裝放水閥門.如果輸送的介質是蒸汽,應在補償器的最低點安裝疏水器或放水閥門.
(3)水平安裝的方形補償器平行臂應有坡度,外伸臂水平安裝即可.
(4)在水平管道上、閥門的前側、流量孔板的前側及其他易積水處,均需安裝疏水器或放水閥.
(5)水平管道的變徑宜采用偏心異徑管(俗稱大小頭).偏心異徑管的下側應取平,以利排水.
(6)蒸汽支管從主管上接出時,支管應從主管的上方或兩側接出,以免凝結水流入支管.
(7)不同壓力或不同介質的疏水管或排水管不能接入同一排水管.
(8)疏水裝置的安裝應根據設計進行,對一般的裝有旁通管的疏水裝置,如設計無詳圖時也應裝設活接頭或法蘭,并裝在疏水閥或旁通閥門的后面,以便于檢修.
(9)減壓閥的閥體應垂直安裝在水平管道上,進出口方向應正確,前后兩側應裝置截止閥,并應裝設旁通管.減壓前的高壓管和減壓后的低壓管都應安裝壓力表.低壓管上應安裝安全閥,安全閥上的排氣管應接至室外.管徑應根據設計規定,一般減壓前的管徑應與減壓閥公稱直徑相同,減壓閥后的管徑比減壓閥公稱直徑大1~2擋.
(10)兩個補償器之間或每一個補償器兩側都應設置固定支架,固定支架安裝時必須牢固.兩個固定支架的中間應設導向支架,導向支架應保證使管子沿著規定的方向自由伸縮.
(11)補償器兩側的第一個支架應為活動支架,若是方形補償器應設在距彎頭彎曲起點0.5~1m處(此處不得設置導向支架).
(12)為了使管道伸縮時不致破壞保溫層,滑動支架的高度應大于保溫層的厚度.
(13)補償器兩側的導向支架和活動支架在安裝時,應考慮偏心,其偏心的長度應視該點距固定點的管道熱伸量而定.偏心的方向都應以補償器的中心為基準.
(14)彈簧支架一般裝在有垂直膨脹伸縮而無橫向膨脹伸縮之處,安裝時必須保證彈簧能自由伸縮.
彈簧吊架一般安裝在垂直膨脹的橫向、縱向均有伸縮處.吊架安裝時,應偏向膨脹方向相反的一邊.
綜合上面所述銅鋁復合暖氣片安裝,可跟鋼制暖氣片安裝沒有一點相似之處.
